Ladrillos refractarios

Cómo elegir el ladrillo refractario adecuado

«Ladrillo refractario» es un término genérico que engloba diversos productos refractarios y aislantes, no un único material universal. Un ladrillo denso de arcilla refractaria acumula calor y soporta esfuerzos mecánicos; un ladrillo aislante poroso limita el flujo térmico; un ladrillo de vermiculita proporciona un panel aislante fácil de mecanizar; y un ladrillo resistente a los ácidos se selecciona principalmente por su exposición a agentes químicos. La opción adecuada depende de la función que deba desempeñar el ladrillo dentro del aparato o del revestimiento industrial completo.

Comience por las instrucciones del fabricante del equipo o, si se trata de una instalación nueva, por el diseño térmico y estructural. Determine la temperatura máxima previsible en la cara del ladrillo, si el producto soportará cargas o impactos, el comportamiento de acumulación térmica requerido, la exposición a llamas o gases a alta velocidad y cualquier contacto con cenizas, fundentes, escoria, material fundido o condensados corrosivos. La forma, el espesor, el mortero, la exposición a la intemperie y el diseño de las juntas de dilatación determinarán después si el ladrillo seleccionado puede instalarse según lo previsto.

Principales familias de ladrillos refractarios

Ladrillos densos de arcilla refractaria para aplicaciones térmicas domésticas y comerciales

Los ladrillos estándar de arcilla refractaria de color beige contienen un mínimo del 40 % de Al₂O₃ y están clasificados para temperaturas de hasta 1300 °C. El ladrillo de 230 × 114 × 64 mm pesa aproximadamente 3,5 kg y aporta una masa refractaria considerable. El formato de 230 × 114 × 32 mm pesa aproximadamente 1,75 kg y ofrece la misma superficie frontal con menor espesor. Ambos pueden utilizarse en hornos compatibles de interior o exterior, chimeneas, estufas, barbacoas y otras construcciones de alta temperatura.

Los ladrillos densos absorben energía durante el calentamiento y la liberan gradualmente. Este comportamiento resulta útil en hornos de pan y pizza, estufas de mampostería y otros equipos diseñados para aprovechar el calor acumulado. No debe confundirse con el aislamiento: un revestimiento denso puede retener energía útil y, aun así, transmitir más calor a través de su espesor que un producto aislante ligero. El aislamiento de respaldo y las distancias de seguridad siguen siendo necesarios cuando así lo exija el diseño de la construcción.

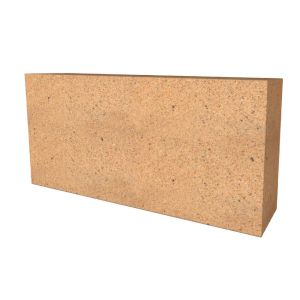

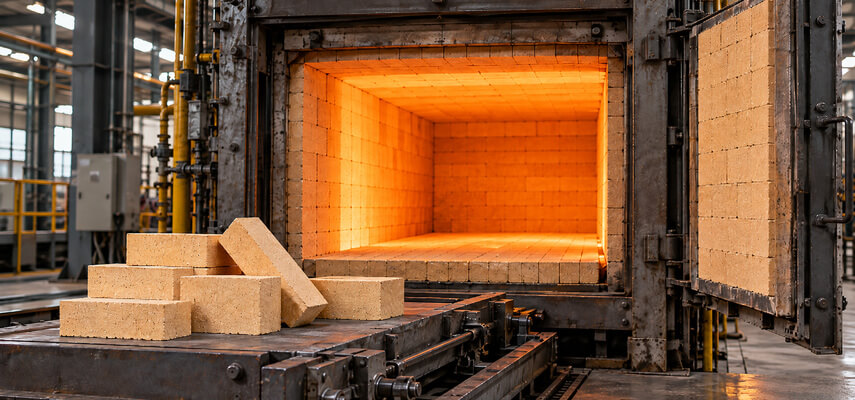

Ladrillos refractarios para uso industrial

Los revestimientos de trabajo industriales pueden requerir el ladrillo para 1430 °C con un 42 % de alúmina o la opción para 1600 °C con un 60 % de alúmina. Un mayor contenido de alúmina favorece la refractariedad, pero la selección de la calidad también debe tener en cuenta la carga, la velocidad de los gases, los ciclos térmicos, las cenizas, los vapores alcalinos, las atmósferas reductoras y el ataque químico. Las distintas zonas de un horno pueden requerir materiales diferentes.

No deduzca la compatibilidad directa con metal fundido, escoria o vidrio únicamente a partir de la temperatura máxima. Los fundentes y materiales fundidos pueden disolver, penetrar o reaccionar con un refractario que se mantendría mecánicamente estable bajo calor limpio. Defina las zonas de línea de fusión, salpicaduras y desbordamiento y, a continuación, especifique una cara de trabajo compatible con el proceso. Para hornos de vidrio, el fabricante sitúa el producto con un 60 % de alúmina en zonas sin contacto directo con vidrio fundido.

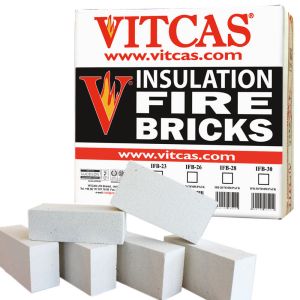

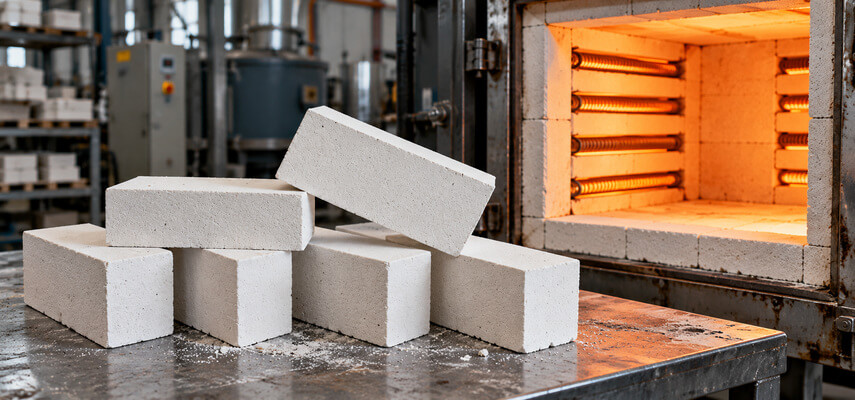

Ladrillos refractarios aislantes

Los ladrillos refractarios aislantes, o IFB, presentan una estructura porosa controlada que reduce la densidad, la acumulación térmica y la conductividad térmica. Hay cuatro clases disponibles, con límites indicados de 1260 °C para la clase 23, 1430 °C para la clase 26, 1530 °C para la clase 28 y 1650 °C para la clase 30. Las cuatro tienen unas dimensiones nominales de 230 × 114 × 76 mm, aunque difieren en su clasificación térmica y densidad publicada.

Un IFB puede formar la superficie expuesta en un horno cerámico, fragua u horno industrial adecuado para servicio limpio, o colocarse detrás de un refractario más denso como aislamiento de respaldo. Su superficie blanda es menos adecuada para hogares que soportan piezas pesadas, corrientes de gas abrasivas, contacto repetido con herramientas o zonas expuestas a metal fundido, vidrio, sales o escoria. Una clase superior ofrece una mayor capacidad térmica, pero no proporciona automáticamente la resistencia al desgaste de un ladrillo denso.

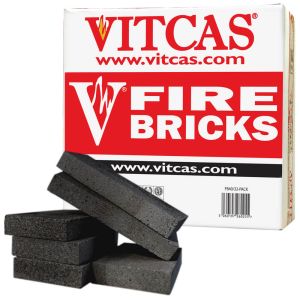

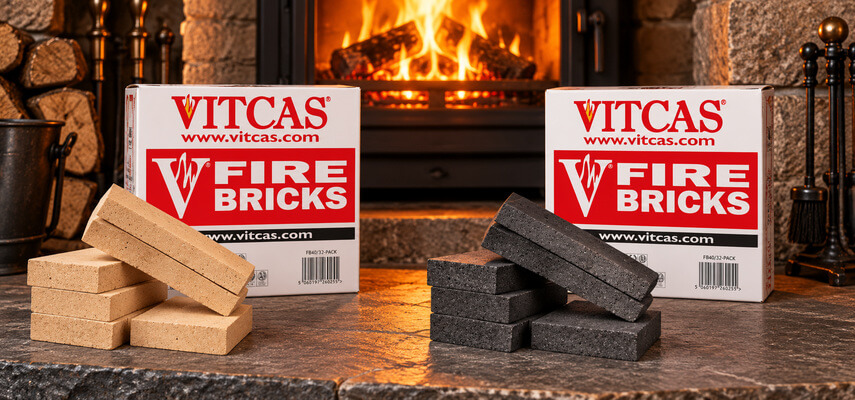

Ladrillos de recambio para estufas y chimeneas

Un ladrillo de recambio protege el cuerpo del aparato, controla la geometría de la cámara y puede influir en la combustión y la transferencia de calor. Siempre que sea posible, debe coincidir con el material original. La arcilla refractaria densa, la arcilla refractaria decorativa y la vermiculita presentan espesores, masas, conductividades y durabilidades diferentes; sustituir un material por otro puede modificar la temperatura que alcanza la carcasa metálica o los componentes adyacentes.

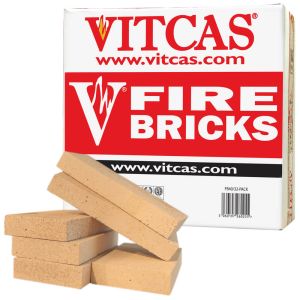

El pack actual de recambio denso contiene seis ladrillos de arcilla refractaria de 230 × 114 × 32 mm, clasificados para 1300 °C. Los recambios de vermiculita se suministran en seis piezas de 200 × 90 × 25 mm, clasificadas para 1000 °C, que pueden serrarse, perforarse o lijarse. Confirme que el fabricante del aparato permite utilizar un producto recortable y reproduzca con precisión los pasos de aire, los elementos de sujeción y las holguras necesarios.

Cuándo sustituir un ladrillo dañado de un aparato

Inspeccione una estufa o chimenea únicamente cuando esté apagada y completamente fría. Normalmente es necesario sustituir un ladrillo cuando está suelto, desplazado, desmenuzado, muy erosionado o roto hasta el punto de dejar expuesto al calor directo el cuerpo metálico o el aislamiento situado detrás. Una pequeña grieta superficial estable puede seguir siendo admisible si la pieza está bien sujeta y las instrucciones del aparato permiten continuar utilizándola.

La aparición repetida de grietas puede indicar un ladrillo incorrecto, una holgura insuficiente, un sobrecalentamiento, impactos del combustible, un retenedor deformado o una dilatación sin controlar. Identifique la causa antes de instalar otro recambio. Nunca utilice un aparato con piezas inestables en el revestimiento que puedan obstruir la parrilla, la entrada de aire o el recorrido de los gases de combustión.

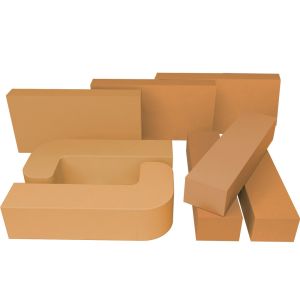

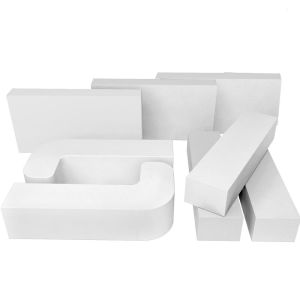

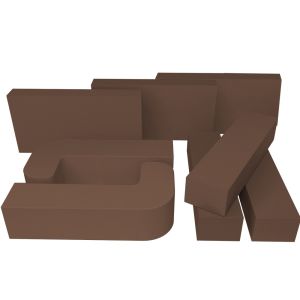

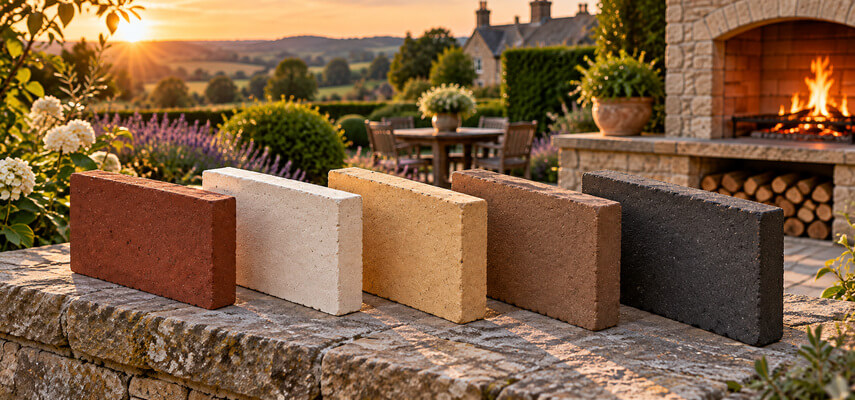

Ladrillos refractarios decorativos de color

Los ladrillos refractarios decorativos están disponibles en rojo, marrón tierra, amarillo arena, blanco roto y negro carbón, con una clasificación máxima actual de 1200 °C. La gama incluye formatos estándar, finos y en L, que permiten coordinar el acabado de frentes planos, retornos y bordes detallados. Consulte la opción concreta en la página del producto, ya que el tamaño y la forma varían.

El aspecto del color puede cambiar debido a la iluminación, el hollín, la atmósfera de cocción, la limpieza y los calentamientos repetidos. Si es importante que las tonalidades coincidan, encargue las zonas visibles de un mismo lote y realice una disposición representativa en seco antes de fijarlas. Independientemente de su aspecto, compruebe la temperatura, la exposición a la intemperie, el material de rejuntado y el soporte estructural.

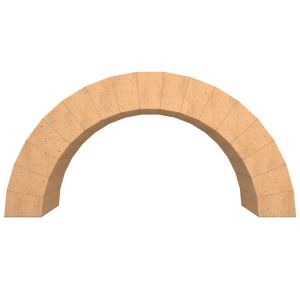

Ladrillos para arcos y mampostería curva

La pieza cuneiforme para arcos mide 230 × 114 mm y su espesor varía de 76 mm a 54 mm. La forma de cuña permite crear curvaturas sin las juntas exteriores excesivamente anchas que producirían las piezas rectangulares. Las indicaciones actuales señalan que 17 piezas pueden formar una abertura de unos 640 mm de ancho, aunque el resultado depende de la luz, la flecha y el espesor de las juntas de mortero.

Construya los arcos sobre una cimbra provisional estable y disponga estribos adecuados para absorber el empuje horizontal. Mantenga una orientación uniforme de las piezas cuneiformes y evite compensar grandes diferencias con mortero. No retire la cimbra hasta que el material de unión haya desarrollado una resistencia suficiente. Las cubiertas industriales y los grandes arcos portantes requieren un diseño estructural y refractario competente.

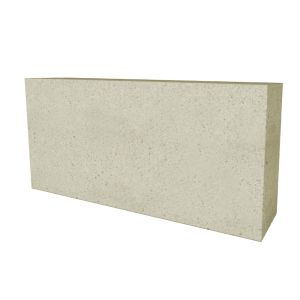

Ladrillos resistentes a los ácidos para procesos químicos

El ladrillo de arcilla resistente a los ácidos tiene un límite de 400 °C y se selecciona por su baja porosidad, resistencia a la abrasión y compatibilidad con la mayoría de los ácidos minerales, salvo el ácido fluorhídrico. Puede utilizarse en plantas químicas, centrales eléctricas, instalaciones de tratamiento de agua, industria alimentaria, complejos petroquímicos, fábricas de celulosa y papel, minería y entornos farmacéuticos.

Especifique el sistema completo resistente a los ácidos, no solo el ladrillo. La preparación del sustrato, la membrana, el mortero Acidcas, la continuidad de las juntas, las pendientes, los pasos de instalaciones y el drenaje influyen en la contención. La compatibilidad química varía con la concentración y la temperatura, mientras que las mezclas, los productos de limpieza y los ciclos térmicos pueden generar condiciones no contempladas en una declaración general de resistencia a los ácidos.

Guía de aplicaciones

Hornos de pizza, hornos de pan y cocina al aire libre

Los ladrillos densos de arcilla refractaria suelen elegirse cuando el horno necesita un suelo o una cúpula duraderos capaces de absorber y redistribuir el calor. El formato de 64 mm acumula más energía por unidad de superficie que el formato de 32 mm, pero también tarda más en calentarse. El aislamiento del horno, la posición del quemador o del fuego, el tiempo de calentamiento previsto y el método de cocción deben determinar la composición final.

La mampostería refractaria de exterior debe protegerse de la entrada de agua y de los ciclos de hielo y deshielo. El agua atrapada en los ladrillos, las juntas o el aislamiento puede generar vapor durante el calentamiento y acelerar los daños causados por la intemperie. Utilice el material de rejuntado exterior especificado, instale un cerramiento impermeable e impida que el agua de lluvia penetre alrededor de conductos de humos, puertas y pasos de instalaciones.

Chimeneas, estufas, barbacoas y braseros de exterior

Para una chimenea o barbacoa nueva, elija el espesor y la densidad de los ladrillos según la configuración estructural, la temperatura de trabajo y la acumulación térmica deseada. Mantenga el revestimiento refractario separado de los materiales combustibles y cumpla los requisitos aplicables al aparato, la chimenea y el edificio. Un ladrillo refractario no sustituye las distancias de seguridad obligatorias, un conjunto de solera ensayado ni un sistema de evacuación de humos adecuado.

Los braseros y las barbacoas abiertas pueden estar expuestos a lluvia, impactos, cenizas químicamente agresivas y calentamientos rápidos provocados por un fuego localizado. Disponga un drenaje y una base estable e incombustible. No utilice ladrillos de construcción convencionales sin identificar en la cara expuesta, ya que la humedad atrapada y un comportamiento térmico inadecuado pueden provocar grietas o desconchados.

Hornos cerámicos e industriales, fraguas y equipos de proceso

Los revestimientos industriales suelen dividirse por zonas. Los ladrillos densos pueden formar soleras, zonas de carga y caras resistentes a la abrasión; los IFB pueden constituir paredes de servicio limpio o situarse detrás del refractario de trabajo; y las piezas conformadas pueden resolver puertas y cubiertas. Los bloques de quemadores, las zonas en contacto con metales y las transiciones muy erosionadas pueden requerir hormigones refractarios u otros refractarios especiales en lugar de ladrillos rectangulares estándar.

Confirme la temperatura normal de funcionamiento, la temperatura máxima previsible en condiciones anómalas, la velocidad de calentamiento, la atmósfera, la carga mecánica y el método de mantenimiento de cada zona. Los equipos de gran tamaño deben contar con un cálculo del flujo térmico, un objetivo de temperatura de la carcasa y un programa de secado controlado. El ladrillo con la clasificación térmica más alta de la gama no es automáticamente la opción más segura si su densidad, composición química o comportamiento mecánico no se ajustan al servicio.

Morteros, compuestos refractarios y ancho de junta

Utilice únicamente el producto de unión especificado para el ladrillo, la ubicación y el tipo de exposición. Mantenga limpias las caras de apoyo, respete el espesor de lecho permitido y rellene las juntas de forma continua cuando el diseño requiera estanqueidad a gases o productos químicos. El mortero no sustituye el espacio de dilatación, un soporte estable ni un corte preciso.

Medición y pedido

Anote en milímetros la longitud, la anchura y el espesor del ladrillo existente. Registre conicidades, rebajes, orificios, ranuras, retornos de borde y la posición de las grapas de sujeción o los pasos de aire. Para reparar aparatos, compare estos datos con la información sobre recambios del fabricante antes de seleccionar un producto recortable.

Para mampostería nueva, calcule la superficie expuesta y divídala por la superficie frontal del ladrillo seleccionado; después, ajuste el resultado según el ancho de las juntas. Añada un margen realista para cortes, arcos, aberturas, roturas y mantenimiento futuro. Las cúpulas complejas y los trabajos radiales deben replantearse según el aparejo previsto, no estimarse únicamente por metros cuadrados.

Corte y mecanizado

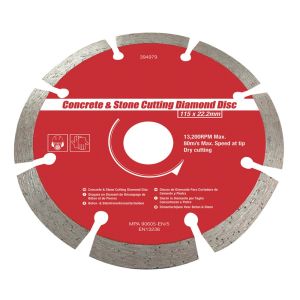

Los ladrillos densos de arcilla refractaria y alto contenido de alúmina suelen requerir un disco de diamante adecuado para mampostería o materiales refractarios. Los ladrillos de vermiculita y los aislantes son más fáciles de serrar y mecanizar, pero también se desconchan o aplastan con mayor facilidad. Apoye la pieza cerca del corte, evite las tiras estrechas y frágiles y reproduzca con precisión las aberturas del aparato.

El corte de refractarios puede liberar polvo mineral respirable, incluida sílice cristalina en algunos productos. Utilice sistemas adecuados de extracción o métodos húmedos cuando estén permitidos, evite la dispersión del polvo y use la protección respiratoria, ocular, auditiva, de manos y de ropa indicada en la información de seguridad. Limpie con un aspirador homologado o mediante una técnica húmeda, no con aire comprimido.

Dilatación, secado y puesta en servicio

Toda mampostería refractaria se mueve al calentarse y enfriarse. Disponga la holgura especificada en paredes largas, arcos, esquinas, puertas, pasos de instalaciones e interfaces con estructuras de acero. No rellene con mortero rígido las juntas de movimiento previstas. Una restricción incorrecta puede aplastar bordes, abrir juntas o desplazar un revestimiento que, de otro modo, sería adecuado.

Una obra nueva contiene humedad procedente del mortero, el almacenamiento y las condiciones de la instalación. Deje que cure y se seque al aire y, después, aplique el programa de puesta en servicio del sistema completo. Calentar rápidamente una mampostería húmeda puede generar presión de vapor y desconchados. La temperatura máxima de servicio de un producto no indica la rapidez con la que puede calentarse un revestimiento recién instalado.

Manipulación, almacenamiento y mantenimiento

• Mantenga los ladrillos cubiertos, secos, elevados y alejados del agua estancada y de suelos contaminados.
• Manipule con cuidado los productos IFB y de vermiculita, ya que sus bordes y caras se dañan con mayor facilidad que los de arcilla refractaria densa.
• Coloque en seco las zonas visibles o conformadas para comprobar la distribución del color, el aparejo y la geometría.
• Inspeccione los revestimientos en servicio para detectar juntas abiertas, secciones sueltas, erosión, desconchados y depósitos anómalos.
• Investigue los nuevos puntos calientes de la carcasa, ya que pueden indicar pérdida de aislamiento o una rotura en la cara de trabajo.
• Conserve la información del producto y del lote para el mantenimiento industrial y la sustitución de componentes del aparato.
• Sustituya las piezas no identificadas o que fallen repetidamente por otras con especificaciones confirmadas, no por las que más se parezcan visualmente.

Limitaciones importantes para la selección

• La resistencia térmica no hace que todos los ladrillos sean aptos para el contacto directo con llamas, alimentos, materiales fundidos o gases de proceso agresivos.
• Los ladrillos densos acumulan calor, pero no ofrecen el mismo aislamiento que los IFB o la vermiculita.
• Los productos aislantes ligeros no deben utilizarse automáticamente en superficies de trabajo sometidas a cargas, impactos o abrasión.
• El ladrillo resistente a los ácidos tiene un límite de 400 °C y no sustituye a un ladrillo para hornos con alto contenido de alúmina.
• El color decorativo puede cambiar con el calentamiento, el hollín, la limpieza y la exposición a la intemperie.
• La clasificación de un ladrillo no constituye un periodo de resistencia al fuego ni una certificación para una pared, cerramiento, solera o aparato.
• El comportamiento del sistema terminado depende conjuntamente del ladrillo, el mortero, el aislamiento, las juntas, el soporte, la carcasa y la calidad de instalación.

Preguntas frecuentes

¿Qué es un ladrillo refractario?

Es una pieza refractaria o aislante resistente al calor que se utiliza en estufas, chimeneas, hornos de cocción, hornos cerámicos e industriales y equipos de proceso. El término incluye productos densos de arcilla refractaria, con alto contenido de alúmina, aislantes, de vermiculita, decorativos, conformados y resistentes a agentes químicos.

¿Qué ladrillo refractario debo elegir?

Comience por la temperatura, las dimensiones, la posición en el revestimiento, las exigencias mecánicas y la función térmica requeridas. Compruebe después la atmósfera, la exposición química, la intemperie y el producto de unión compatible. Las reparaciones de aparatos deben ajustarse a las especificaciones del fabricante.

¿Qué producto tiene actualmente el límite de temperatura más alto?

El ladrillo refractario aislante de clase 30 presenta el límite indicado más alto, de 1650 °C. Este valor se aplica únicamente a dicho producto y no significa que sea mecánica o químicamente adecuado para todas las caras de trabajo a 1650 °C.

¿En qué se diferencian los ladrillos densos y los IFB?

Los ladrillos densos son más pesados y resistentes y acumulan más calor. Los ladrillos refractarios aislantes son porosos, más ligeros y reducen la transferencia térmica, pero ofrecen menos resistencia a los impactos, las cargas puntuales y la abrasión.

¿Los ladrillos refractarios son iguales que los ladrillos de arcilla convencionales?

No. Los ladrillos refractarios están formulados y cocidos para trabajar a temperaturas elevadas. Los ladrillos de construcción convencionales tienen materias primas, porosidad y comportamiento térmico diferentes y no deben sustituirlos en una cara caliente refractaria.

¿Pueden utilizarse ladrillos refractarios en una estufa de leña?

Sí, siempre que el material, el espesor y la geometría coincidan con el diseño del aparato. Los recambios de arcilla refractaria densa y los de vermiculita se comportan de forma diferente, por lo que no deben intercambiarse sin la aprobación del fabricante.

¿Puedo utilizar ladrillos refractarios en un horno de pizza o pan?

Los ladrillos densos de arcilla refractaria adecuados pueden formar suelos, paredes y cúpulas que acumulan calor, mientras que los ladrillos cuneiformes simplifican la construcción de arcos. El horno completo también necesita mortero compatible, aislamiento de respaldo, juntas de dilatación y protección frente a la intemperie.

¿Los ladrillos refractarios son adecuados para barbacoas y braseros de exterior?

Algunos productos densos o decorativos están indicados para estas aplicaciones. Confirme su temperatura y aptitud para exteriores y disponga una base estable e incombustible, drenaje y protección frente a la humedad atrapada.

¿Pueden utilizarse ladrillos refractarios en exteriores?

Algunos productos están indicados para uso exterior, pero la mampostería debe seguir protegiéndose frente a la saturación prolongada, las heladas y la entrada de agua. Utilice el mortero para exteriores especificado y un cerramiento correctamente diseñado.

¿Qué ladrillos son mejores para acumular calor?

Los ladrillos densos de arcilla refractaria y alto contenido de alúmina ofrecen una masa térmica considerablemente mayor que los IFB o la vermiculita. El espesor necesario depende del ciclo de calentamiento, la energía disponible y el perfil de liberación de calor deseado.

¿Qué ladrillos reducen la pérdida de calor?

Los ladrillos refractarios aislantes y los productos de vermiculita están diseñados para ofrecer una baja transferencia térmica. Seleccione su clase y espesor según la temperatura calculada y las condiciones mecánicas, no basándose únicamente en una afirmación genérica sobre aislamiento.

¿Pueden utilizarse ladrillos refractarios aislantes en el suelo de un horno industrial?

No de forma automática. Su estructura porosa puede resultar dañada por piezas pesadas, abrasión, herramientas y residuos fundidos. Suele ser más adecuada una capa de trabajo densa sobre un aislamiento de respaldo apropiado.

¿Qué temperatura soportan los ladrillos refractarios decorativos?

La gama actual de color está clasificada para temperaturas de hasta 1200 °C. Su aspecto puede variar entre lotes y cambiar durante el uso, por lo que la capacidad térmica debe considerarse por separado del acabado deseado.

¿Para qué se utilizan los ladrillos refractarios de vermiculita?

Son recambios aislantes ligeros para chimeneas y estufas de leña compatibles. El juego actual contiene seis ladrillos de 200 × 90 × 25 mm, clasificados para 1000 °C, que pueden cortarse o mecanizarse.

¿Cuándo debe sustituirse un ladrillo agrietado del revestimiento de una estufa?

Es necesario sustituirlo si está suelto, desmenuzado, muy desplazado o ha dejado de proteger el cuerpo del aparato. Una pequeña grieta estable solo puede ser admisible si el ladrillo permanece bien sujeto y las instrucciones del aparato permiten continuar utilizándolo.

¿Se pueden cortar los ladrillos refractarios?

Sí. Los productos densos suelen requerir un disco de diamante para mampostería, mientras que los IFB y la vermiculita son más fáciles de serrar. Controle el polvo, apoye el ladrillo y reproduzca con precisión las dimensiones y aberturas necesarias.

¿Qué mortero debe utilizarse con los ladrillos refractarios?

Depende del ladrillo y de su ubicación. Las opciones incluyen el mortero refractario HPM, el mortero refractario OC para hornos de exterior, los morteros refractarios Vitset, Silcas M y Acidcas. Utilice el sistema de unión especificado para el producto y el tipo de exposición concretos.

¿Los ladrillos refractarios necesitan juntas de dilatación?

Sí. Las construcciones refractarias se dilatan durante el calentamiento. La holgura necesaria depende del material, la longitud del revestimiento, la forma, el ciclo térmico y las restricciones mecánicas, y debe incluirse en el diseño de la instalación.

¿Cuántos ladrillos refractarios necesito?

Calcule la superficie utilizando la cara expuesta del ladrillo seleccionado y tenga en cuenta el ancho de las juntas. Añada un margen para cortes, esquinas, arcos, aberturas, roturas y recambios de mantenimiento.

¿Por qué los ladrillos refractarios nuevos presentan a veces pequeños desconchados?

Los productos refractarios cocidos pueden presentar pequeños desconchados en los bordes, variaciones de color y una tolerancia dimensional aproximada de ±3 mm. Rechace las piezas si los daños reducen la superficie de apoyo, el espesor requerido, la calidad visual o la integridad de las juntas.

¿Pueden los ladrillos refractarios entrar en contacto con metal o vidrio fundidos?

Únicamente cuando el refractario concreto esté especificado para ese material fundido y esa zona de exposición. La clasificación térmica por sí sola no demuestra la resistencia a la penetración ni al ataque químico del metal, la escoria, los fundentes o el vidrio.

¿Cómo debe realizarse el primer calentamiento de una mampostería nueva de ladrillos refractarios?

Deje que el mortero cure y que la construcción se seque; después, eleve la temperatura conforme al programa de puesta en marcha especificado. Una mampostería nueva húmeda nunca debe llevarse directamente a la temperatura máxima de funcionamiento.
