Construcción y reparación de forjas

El revestimiento de una forja es un sistema térmico multicapa

La envolvente de acero, el aislamiento de respaldo, el material de la cara caliente, las juntas, las aberturas de los quemadores, el hogar, la puerta o abertura de acceso y el conducto de evacuación funcionan como un único sistema. Sus funciones deben definirse antes de solicitar los materiales. Los refractarios densos aportan resistencia mecánica y soportan el desgaste localizado, pero absorben y acumulan más calor. Los ladrillos ligeros, las placas y las mantas reducen el flujo térmico y la masa térmica, aunque necesitan protección en las zonas donde puedan sufrir daños por herramientas, combustible, cascarilla, fundente o llamas a alta velocidad.

Registre el tipo de forja, el combustible, la potencia del quemador, la geometría de la cámara, las temperaturas de funcionamiento habituales y máximas, el ciclo de trabajo y el espesor de revestimiento previsto. En una forja existente, determine por qué falló el revestimiento anterior antes de repararlo. Las grietas junto a una boca de quemador, el material del hogar vitrificado o dañado por fundentes, la fibra erosionada, las juntas de ladrillo sueltas y una carcasa sobrecalentada tienen causas diferentes y requieren reparaciones distintas.

Funciones de las distintas capas del revestimiento

Materiales densos para la cara caliente y reparaciones

Los hormigones refractarios densos y los ladrillos refractarios resisten el calor, pero no actúan como aislamiento de respaldo. Su masa puede prolongar el calentamiento y el enfriamiento, mientras que su resistencia los hace adecuados para zonas expuestas a combustible, cascarilla, piezas y herramientas. Un revestimiento de hormigón refractario requiere un espesor mínimo definido, una estrategia de refuerzo o anclaje cuando proceda, juntas de dilatación y una vía de salida para la humedad. Nunca vierta hormigón sobre una envolvente corroída o deformada, un componente de quemador dañado o un revestimiento deteriorado cuya composición se desconozca.

El mortero debe formar la junta especificada, no compensar ladrillos mal cortados ni grandes diferencias dimensionales. Mantenga juntas uniformes y no introduzca a la fuerza un mortero de fraguado al aire en una junta de dilatación. Un revestimiento fino no puede recuperar el espesor de refractario perdido ni restablecer el soporte estructural, y su temperatura publicada de 1750 °C no aumenta la temperatura de servicio admisible del revestimiento subyacente.

Ladrillos refractarios aislantes

Los ladrillos refractarios aislantes se calientan rápidamente y reducen la energía acumulada gracias a su estructura porosa. Esa misma porosidad los hace más vulnerables que los ladrillos densos a los impactos, la abrasión y la penetración de fundentes. No coloque un ladrillo ligero en el suelo de una forja, en un lecho de combustible sólido o en una zona de contacto con herramientas solo porque su temperatura nominal sea suficiente. Utilice una capa de sacrificio o de cara caliente densa y químicamente compatible cuando las condiciones de servicio lo exijan.

Seleccione el grado a partir de la temperatura verificada de la cara caliente y de un margen de diseño adecuado, no únicamente según el tipo de combustible. No debe suponerse que la temperatura máxima publicada o de clasificación equivale al uso continuo recomendado en cualquier atmósfera. Para calcular el espesor del revestimiento o la temperatura de la carcasa, solicite los datos de conductividad térmica, variación lineal permanente y uso continuo.

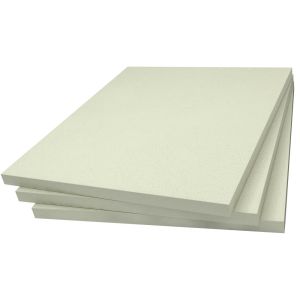

Mantas y placas de fibra

La manta debe fijarse mecánicamente o adherirse mediante un método técnico adecuado y protegerse del contacto directo con herramientas, combustible suelto, cascarilla y velocidades de gas perjudiciales. Preste especial atención a los bordes cortados, las uniones, las bocas de los quemadores y el suelo. Una superficie rigidizada puede resistir una erosión limitada, pero no convierte la manta en un refractario denso ni hace que un suelo de fibra expuesto sea adecuado para el contacto con piezas.

Consulte la ficha de datos de seguridad vigente antes de cortar o retirar cualquier producto de fibra. Evite o controle adecuadamente la exposición al polvo, utilice métodos apropiados de extracción y limpieza y seleccione los equipos de protección individual según la evaluación de riesgos específica de la tarea. No describa la fibra biosoluble como exenta de riesgos ni suponga que todos los productos de fibra cerámica tienen la misma clasificación reglamentaria.

Adhesivos para fibra y endurecimiento superficial

El adhesivo complementa la fijación mecánica especificada; no debe suponerse que puede sostener un revestimiento suspendido durante ciclos térmicos repetidos sin un diseño de fijación verificado. Prepare el sustrato, aplique el adhesivo sobre la superficie correcta, respete el tiempo de secado indicado e introduzca el calor gradualmente. El rigidizador es un tratamiento superficial de poca profundidad, no un aglutinante estructural ni un sustituto de la cara caliente, y tampoco permite superar los 1000 °C en la superficie tratada.

Consideraciones para forjas de gas, carbón y coque

• Forja de gas: determine el recorrido de la llama y evite que el quemador incida directamente sobre un borde vulnerable o una manta sin protección. Las bocas de los quemadores deben permanecer estables, tener la forma correcta y estar libres de fibras sueltas.
• Forja de combustible sólido: instale un hogar y un lecho de combustible robustos, capaces de soportar el movimiento del coque o el carbón, la escoria aglomerada, la cascarilla, las herramientas de atizado y los gradientes térmicos locales.
• Cámara de tratamiento térmico: dé prioridad a la uniformidad de la temperatura, la circulación controlada, una masa térmica baja cuando se requieran ciclos rápidos y la protección de la carga frente a residuos sueltos del revestimiento.
• Exposición a fundentes: identifique la composición química del fundente y de la cascarilla metálica. Los fundentes de borato y los contaminantes fundidos pueden penetrar o atacar determinados refractarios de aluminosilicato; instale en el hogar una solución compatible y sustituible.
• Aberturas: dimensione la abertura de trabajo y el conducto de evacuación junto con el sistema de combustión. Reducir una abertura para retener calor puede modificar la presión del quemador, la calidad de la combustión y la producción de monóxido de carbono.

Construcción, secado y puesta en servicio

Antes de instalar el revestimiento, inspeccione la envolvente para detectar corrosión, deformaciones, soldaduras defectuosas y soportes insuficientes. Marque las bocas de los quemadores, las puertas, las aberturas de evacuación, las posiciones de los termopares, los aparejos de ladrillo, las juntas de dilatación y las transiciones entre capas. Mantenga los elementos constructivos combustibles, las mangueras, los reguladores, las botellas, los cables eléctricos y los materiales almacenados fuera de las distancias de seguridad exigidas y de la exposición al calor radiante.

Mida el agua para el hormigón refractario por masa o mediante un volumen calibrado y nunca añada agua adicional solo para mejorar la trabajabilidad. Mezcle únicamente la cantidad que pueda colocarse dentro del tiempo de aplicación, compáctela sin provocar segregación y siga el proceso de curado específico del producto. Los hormigones, morteros y materiales moldeables recién instalados conservan humedad incluso cuando la superficie parece seca. Aplique un calentamiento controlado con periodos de mantenimiento adecuados antes de alcanzar la temperatura máxima; un calentamiento rápido puede generar presión interna de vapor, grietas y desprendimientos violentos.

Una forja de gas o GLP requiere un sistema de combustión y combustible diseñado, instalado y mantenido por una persona competente para el entorno correspondiente. Proporcione suficiente aire de combustión y una extracción adecuada de los productos de combustión. Establezca procedimientos seguros de purga, encendido, fallo de llama y parada. El monóxido de carbono es incoloro e inodoro, por lo que el aspecto visible de la llama no basta para controlar la exposición; evalúe la ventilación y utilice sistemas de monitorización apropiados.

Durante la puesta en servicio, registre las temperaturas de la cámara, la cara caliente y la envolvente en puntos representativos. Compruebe si existen fugas de llama, puntos calientes anómalos, revestimiento suelto, grietas, erosión de la fibra o desplazamientos alrededor de las bocas de los quemadores. Detenga el equipo e investigue cualquier temperatura de la carcasa que siga aumentando por encima de lo previsto en el diseño. Tras el enfriamiento, inspeccione el primer ciclo térmico y repare los defectos antes del uso habitual.

Preguntas frecuentes

¿Qué diferencia hay entre un refractario denso y el aislamiento para forjas?

Los ladrillos densos y el hormigón refractario aportan resistencia mecánica, resistencia al desgaste y una cara caliente duradera, pero acumulan más calor. Los ladrillos aislantes, las placas y las mantas reducen el flujo térmico y la energía necesaria para el calentamiento, aunque suelen resistir peor las herramientas, el combustible, la cascarilla y los fundentes. Muchas forjas necesitan ambas funciones en capas separadas.

¿Cómo debe seleccionarse la temperatura nominal de un revestimiento para forjas?

Utilice la temperatura máxima previsible del material, no solo la lectura media de la cámara, y aplique después las recomendaciones del fabricante sobre uso continuo y un margen de diseño adecuado. Tenga en cuenta la incidencia directa de la llama, la atmósfera, la contracción, los fundentes y el adhesivo, rigidizador o revestimiento con la temperatura nominal más baja del conjunto.

¿Qué materiales de revestimiento son adecuados para una forja de gas?

El diseño puede combinar fibra debidamente fijada o ladrillo aislante con una cara caliente compatible y protegida, además de refractario denso en el suelo y la boca del quemador. La disposición correcta depende de la velocidad del quemador, el recorrido de la llama, la temperatura de la cámara, la manipulación de las piezas y la temperatura requerida de la envolvente.

¿Qué refractario es adecuado para una forja de carbón o coque?

El hogar y el lecho de combustible suelen requerir un material denso seleccionado por su resistencia a la abrasión, la escoria aglomerada, la cascarilla, la exposición química y el calor localizado. Los ladrillos ligeros o las mantas pueden utilizarse como aislamiento de respaldo protegido, pero no deben quedar expuestos en zonas donde el combustible y las herramientas puedan dañarlos.

¿Puede dejarse expuesta una manta de fibra cerámica en el interior de una forja?

No dé por hecho que una manta expuesta es aceptable. La llama directa, la alta velocidad de los gases, las herramientas y las piezas pueden erosionarla. Utilice un sistema técnico de fijación y protección superficial, mantenga las fibras sueltas fuera de la zona de trabajo y siga la ficha de datos de seguridad vigente.

¿El rigidizador convierte la manta de fibra en un revestimiento refractario duro?

No. Solo endurece la superficie tratada y tiene un límite publicado de 1000 °C. No proporciona a la manta la resistencia mecánica ni al desgaste de un refractario denso y no sustituye la fijación mecánica ni una capa de cara caliente compatible.

¿Puede el revestimiento refractario de circón aumentar la temperatura nominal de un revestimiento?

No. El ladrillo, el hormigón refractario, la fibra, el adhesivo y la envolvente subyacentes siguen estando limitados por sus propias propiedades. Utilice el revestimiento únicamente sobre un sustrato compatible y para una función química o de protección superficial verificada.

¿Qué grado de ladrillo refractario aislante debo utilizar?

Los grados 23, 26, 28 y 30 tienen temperaturas publicadas de 1260 °C, 1430 °C, 1530 °C y 1650 °C, respectivamente. Elija según la exposición calculada, los datos de uso continuo, la conductividad térmica, la atmósfera y las exigencias mecánicas, en lugar de seleccionar automáticamente el grado más alto.

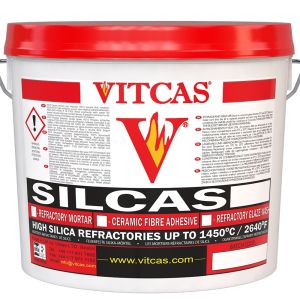

¿Debe utilizarse Vitset 45 o Silcas M con ladrillos aislantes?

Silcas M está indicado para ladrillos aislantes ligeros, especialmente los de grado 23, y tiene una temperatura nominal de 1430 °C. Vitset 45 está clasificado hasta 1700 °C y se describe como apto para productos refractarios densos y aislantes compatibles. Confirme la compatibilidad con el ladrillo, el espesor de la junta y la temperatura máxima de servicio antes de la instalación.

¿Cuándo debe utilizarse hormigón refractario en lugar de ladrillo refractario?

El hormigón refractario resulta útil para formas monolíticas, bloques de quemador y reparaciones en las que no sea práctica una construcción con ladrillos. El ladrillo refractario ofrece unidades sustituibles y juntas previsibles. La decisión también depende de los anclajes, la geometría de la envolvente, el espesor de instalación, el curado, el secado controlado y el acceso para el mantenimiento futuro.

¿Para qué se utiliza la masa refractaria plástica?

VITPLAST 45AB se compacta mediante apisonado manual o martillo neumático en reparaciones localizadas compatibles. No es un hormigón refractario vertible y no debe extenderse sin compactar ni utilizarse para ocultar una envolvente defectuosa, un sistema de anclaje dañado o un revestimiento ampliamente desprendido.

¿Por qué debe secarse gradualmente un refractario nuevo para forjas?

Los hormigones, morteros y materiales moldeables conservan agua de instalación. Si se aplica calor demasiado rápido, la presión del vapor puede superar la resistencia inicial o la permeabilidad del revestimiento y provocar grietas o desprendimientos. Siga el programa de curado y calentamiento específico del material.

¿El hormigón refractario es un material aislante?

No en este contexto. Los hormigones refractarios grado 1600 y grado 1700 indicados son materiales densos para la cara caliente. Si debe alcanzarse una temperatura objetivo de la carcasa, calcule una capa de aislamiento de respaldo independiente y tenga en cuenta todos los puentes térmicos y aberturas.

¿Por qué dañan los fundentes el suelo de una forja?

Algunos fundentes para soldadura a la calda se funden y penetran en el refractario poroso, para después reaccionar con el revestimiento durante calentamientos repetidos. Identifique la composición química del fundente y utilice un hogar o una capa de sacrificio compatible y fácil de mantener, en lugar de confiar únicamente en la resistencia a la temperatura.

¿Cómo puede controlarse la temperatura exterior de una forja?

Calcule el revestimiento a partir de la temperatura de la cara caliente, la conductividad térmica a la temperatura media pertinente, el espesor de las capas, la resistencia de contacto, la envolvente de acero y las condiciones ambientales. Valide el resultado mediante mediciones de temperatura durante la puesta en servicio; la temperatura nominal del material por sí sola no permite predecir la temperatura de la carcasa.

¿Qué diferencia hay entre el aislamiento de fibra biosoluble y el de fibra cerámica?

Difieren en la composición química de las fibras, la biopersistencia, la capacidad térmica y la clasificación reglamentaria. Consulte la ficha de datos de seguridad y la ficha técnica vigentes del grado exacto. Aplique medidas de control del polvo durante el corte, la instalación y la retirada, con independencia de la terminología comercial utilizada.

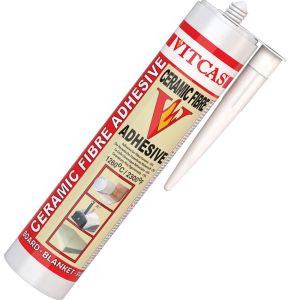

¿Son intercambiables los adhesivos CFA en cartucho y en envase?

No dé por hecho que lo son. La página del cartucho no muestra una temperatura en los atributos del producto, mientras que la página del envase CFA de mayor tamaño indica 1260 °C en los atributos y 1400 °C en el texto. Confirme el formato, el método de aplicación, el rendimiento y el límite de servicio documentado antes de especificarlo.

¿Qué información se necesita para especificar el revestimiento de una forja?

Facilite el tipo de forja, el combustible, los datos de los quemadores, las dimensiones de la cámara, la abertura de trabajo y la evacuación, las temperaturas habituales y máximas, el ciclo de trabajo, la pieza y el fundente, el material de la envolvente, la temperatura exterior requerida, el espesor de revestimiento disponible, la exposición mecánica, los daños existentes, los controles de potencia o combustible y el método de instalación.
